Instrukcja montażu napędu Somfy Freevia

1. Montaż napędu na podstawie

Do prawidłowego zamontowania napędu na podstawie należy przygotować następujące elementy montażowe:

• Śruba M8 × 70 mm – 4 szt.
• Nakrętka M8 – 4 szt.
• Podkładka M8 × 24 mm – 6 szt.
• Podkładka M10 × 50 mm – 2 szt.

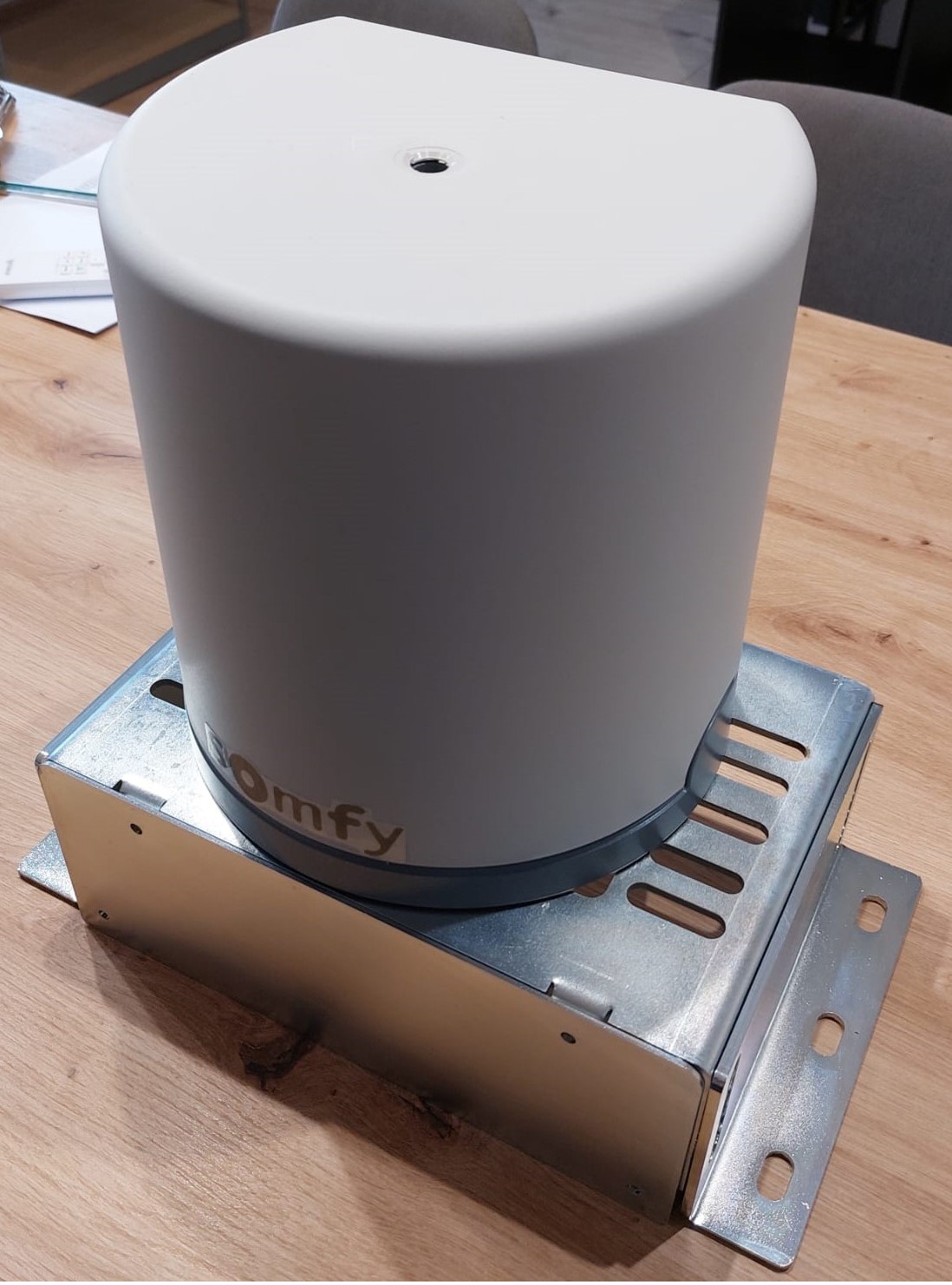

Napęd należy ustawić na wcześniej zamontowanej i wypoziomowanej podstawie, a następnie przymocować go przy użyciu elementów montażowych wymienionych powyżej.

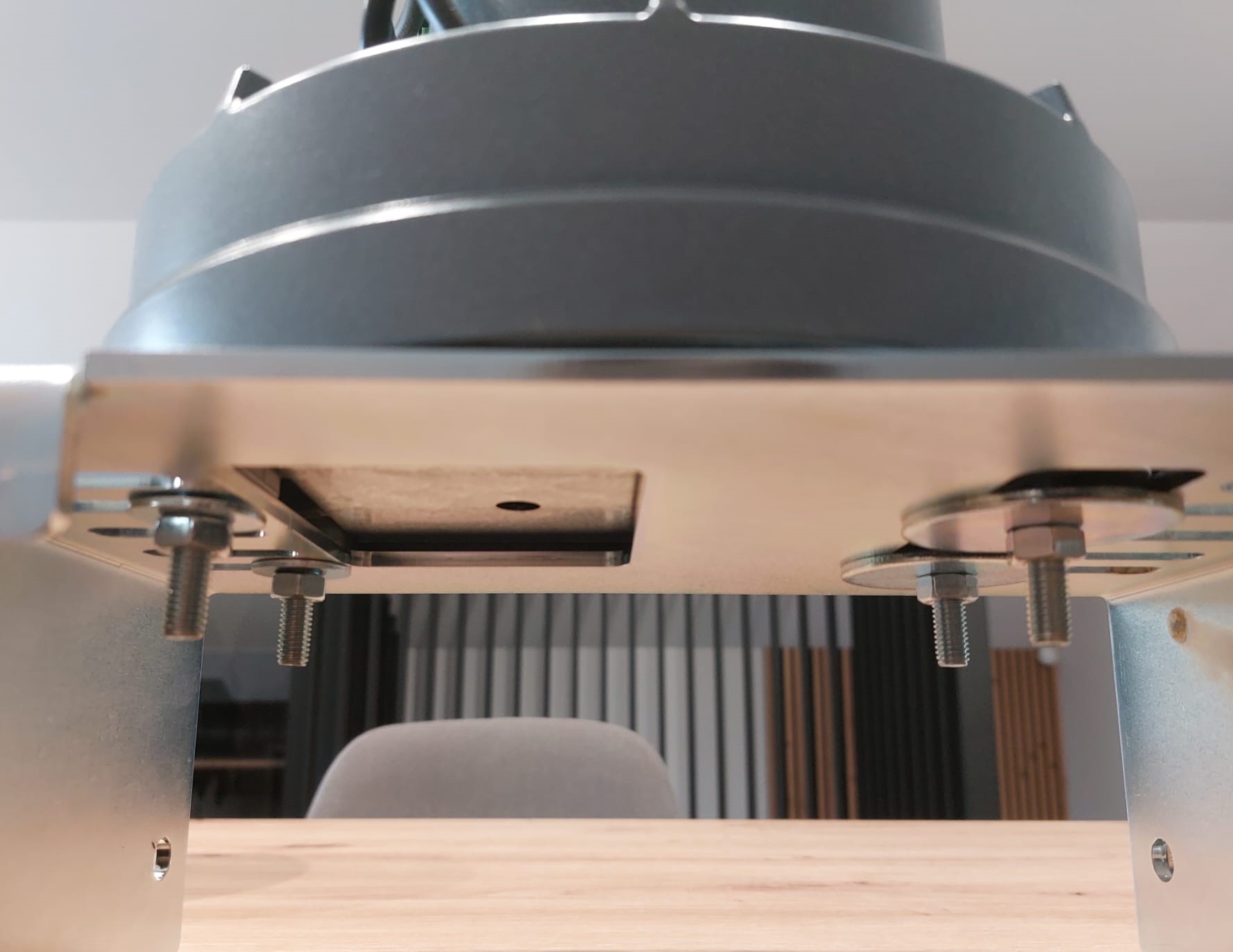

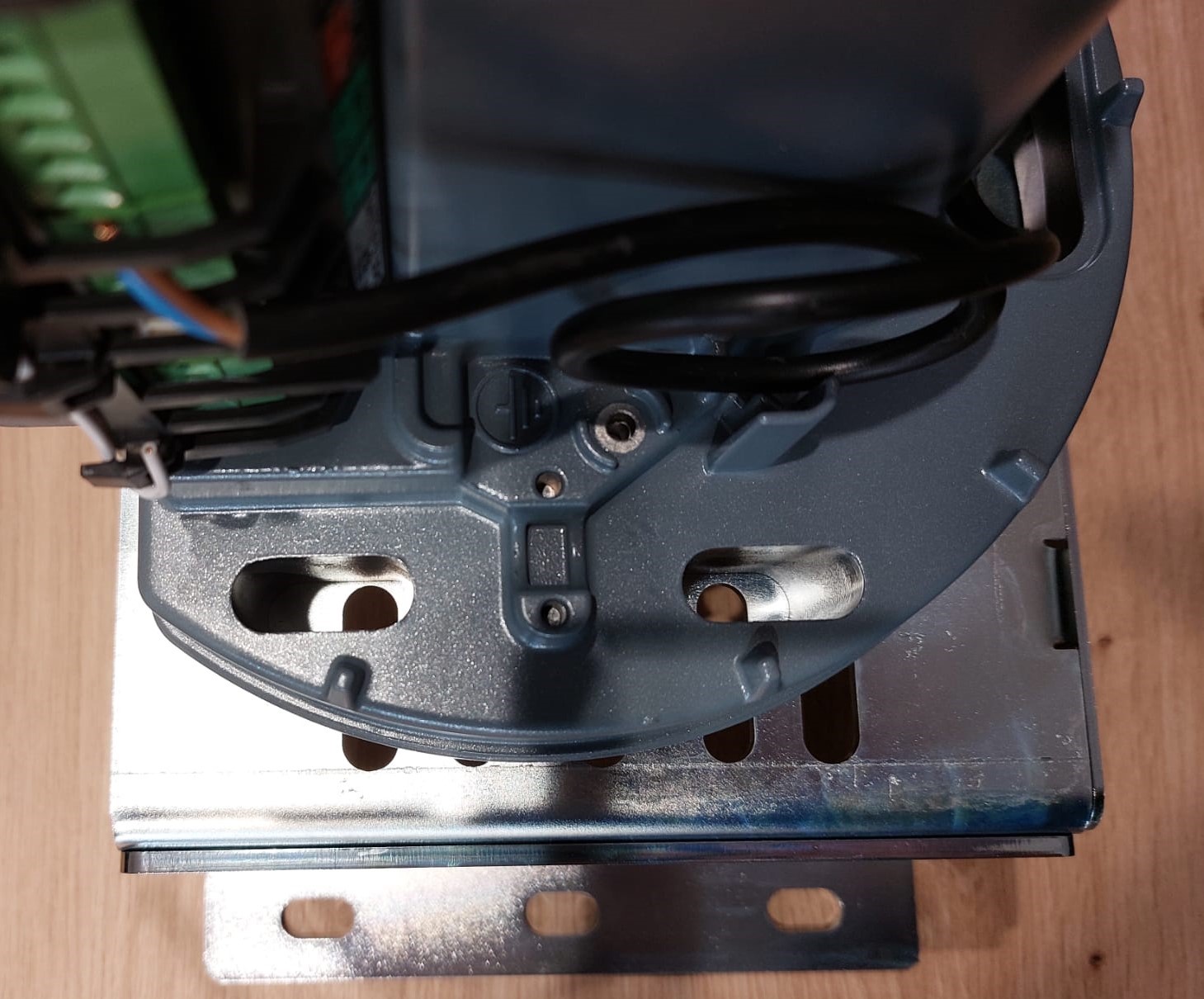

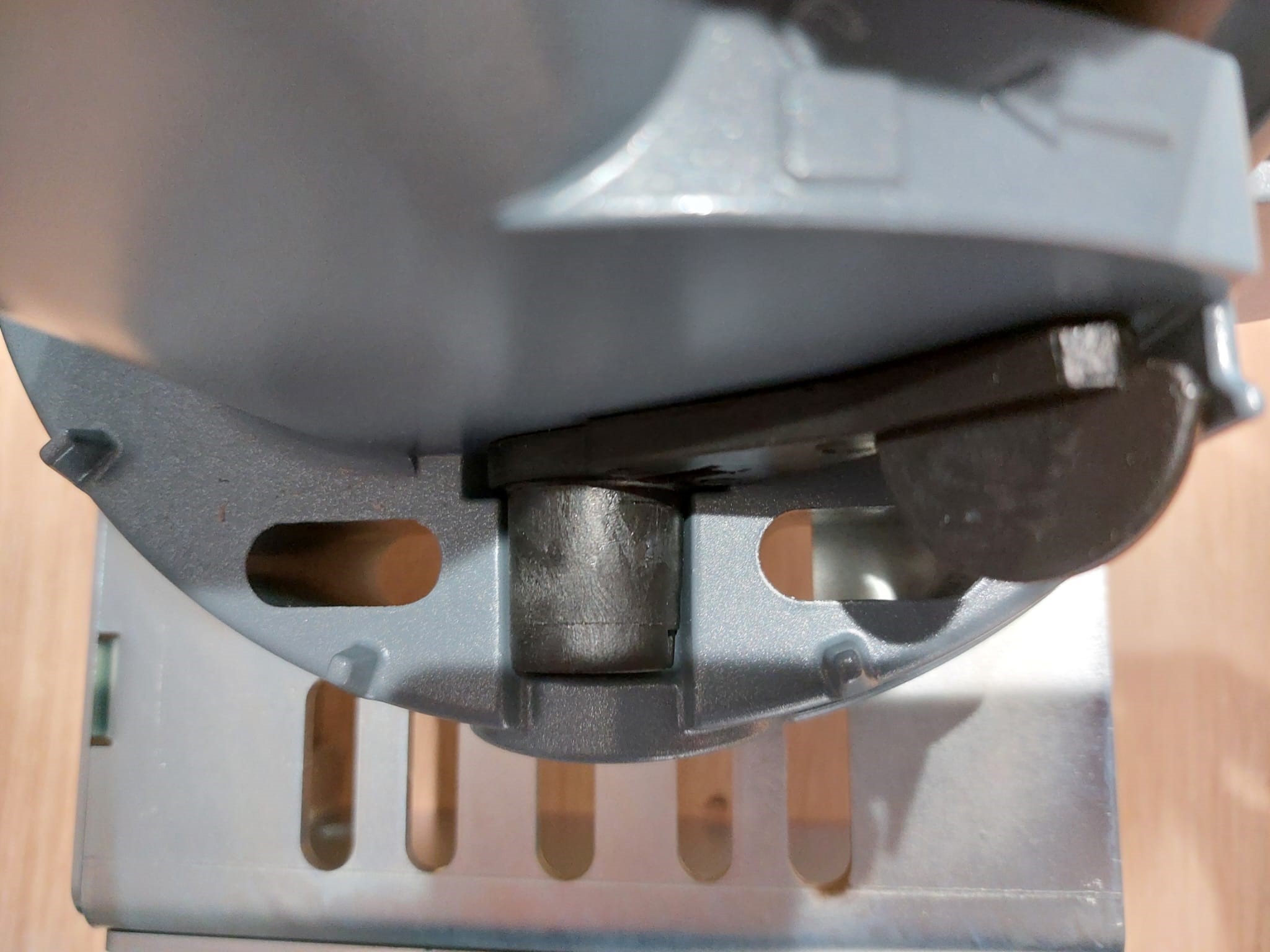

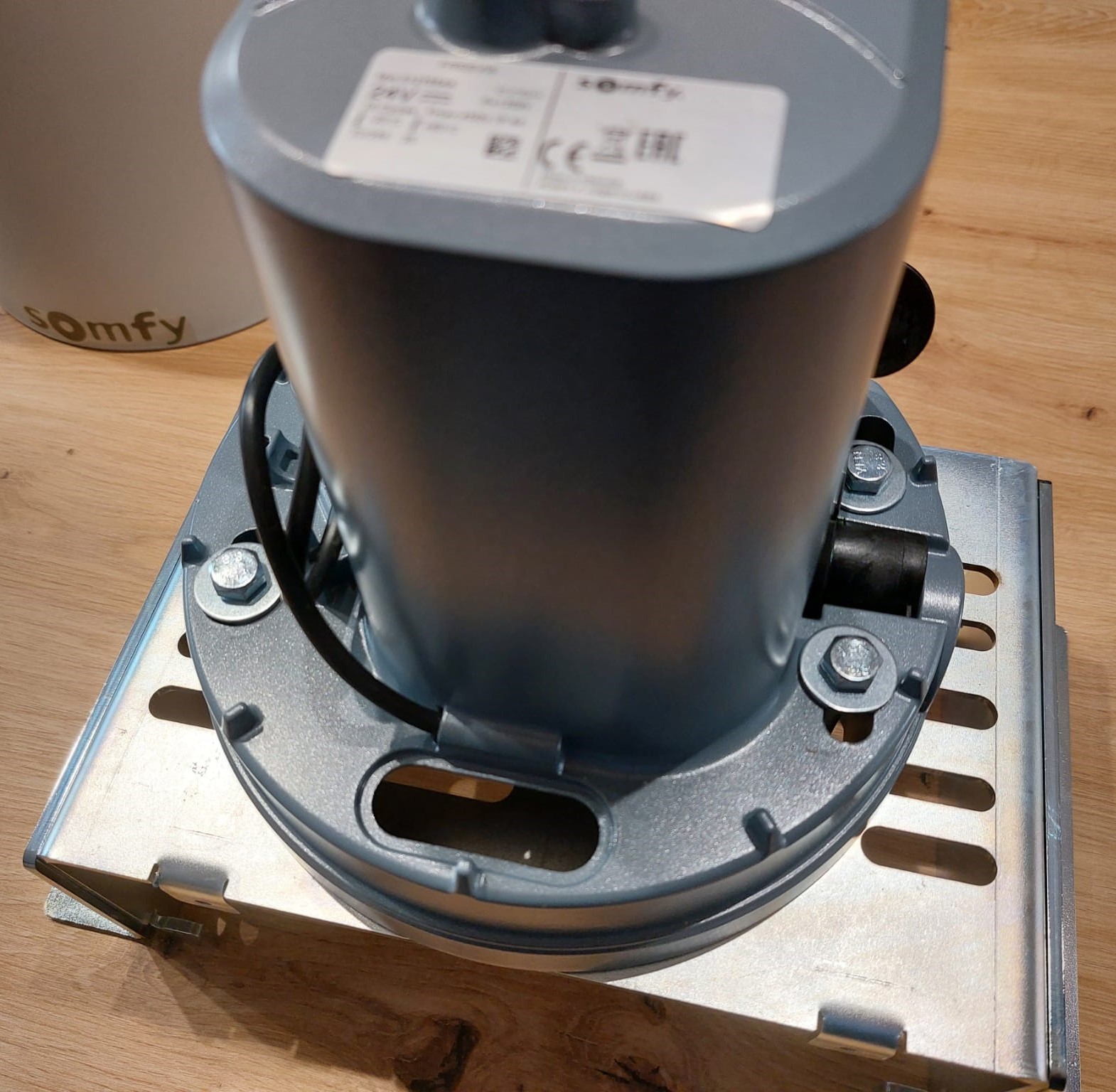

Śruby, nakrętki oraz podkładki należy zamontować zgodnie z kolejnością i sposobem przedstawionym na załączonych zdjęciach.

Po ustawieniu napędu w odpowiedniej pozycji należy równomiernie dokręcić wszystkie śruby mocujące, zapewniając stabilne i pewne połączenie napędu z podstawą.
