Instrukcja montażu podstawy

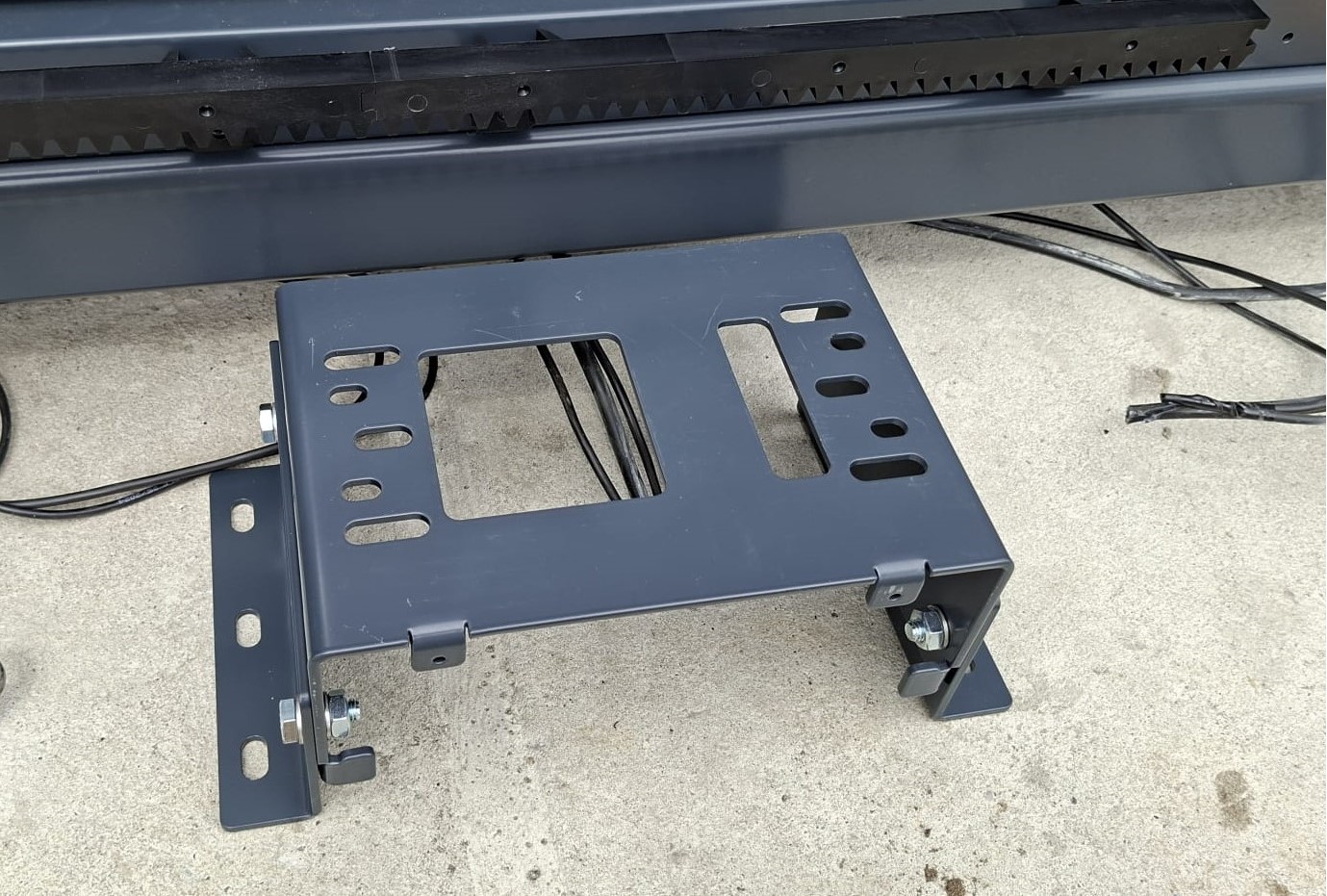

1. Ustalenie położenia podstawy
Ustaw podstawę montażową w odpowiedniej odległości od bramy, zgodnie z wymaganiami zastosowanego napędu. Po ustaleniu właściwego położenia zaznacz na podłożu miejsca wykonania otworów montażowych.

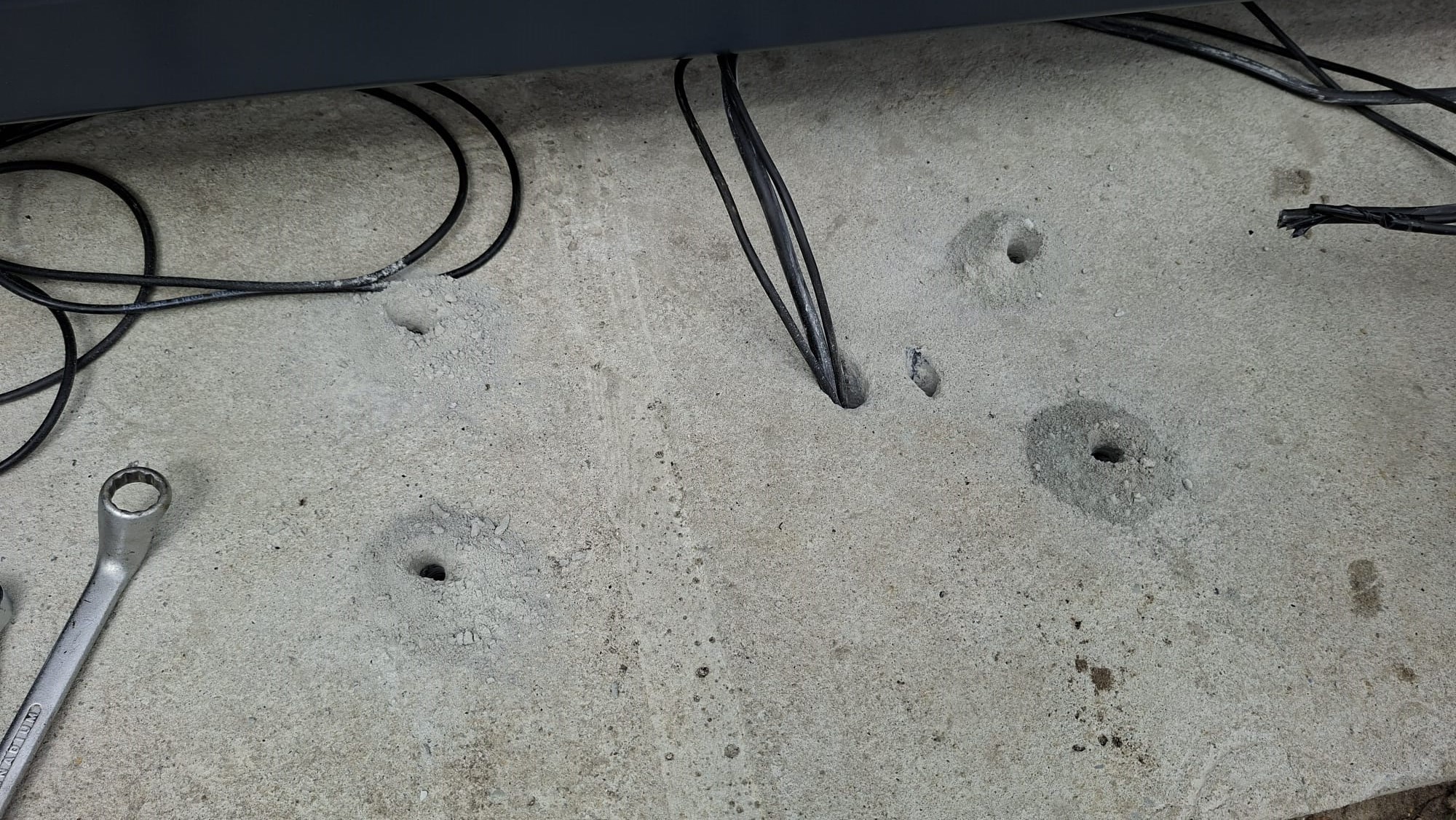

2. Wykonanie otworów i mocowanie podstawy
W zaznaczonych miejscach wykonaj otwory montażowe w podłożu betonowym, stosując wiertło o odpowiedniej średnicy i głębokości, dostosowane do zastosowanych elementów mocujących.
Po wykonaniu otworów ustaw podstawę w docelowym położeniu i przykręć ją do podłoża.

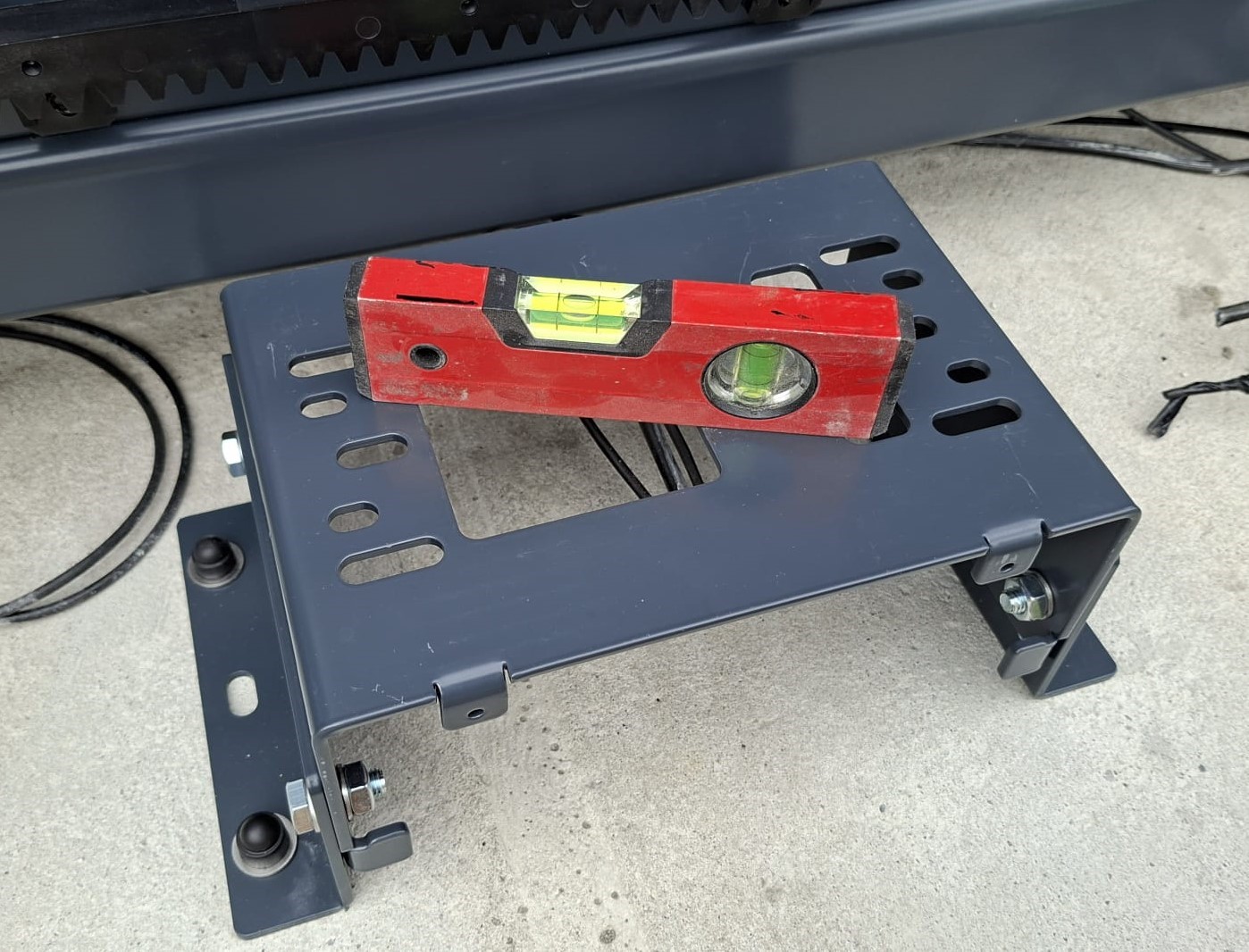

3. Wypoziomowanie podstawy
Po zamocowaniu podstawy dokonaj jej dokładnego wypoziomowania. Do regulacji wykorzystaj śruby regulacyjne znajdujące się w podstawie.
Po uzyskaniu prawidłowego poziomu mocno dokręć śruby regulacyjne przy użyciu klucza 17 mm. Upewnij się, że podstawa jest stabilna i nie wykazuje luzów ani przemieszczeń.

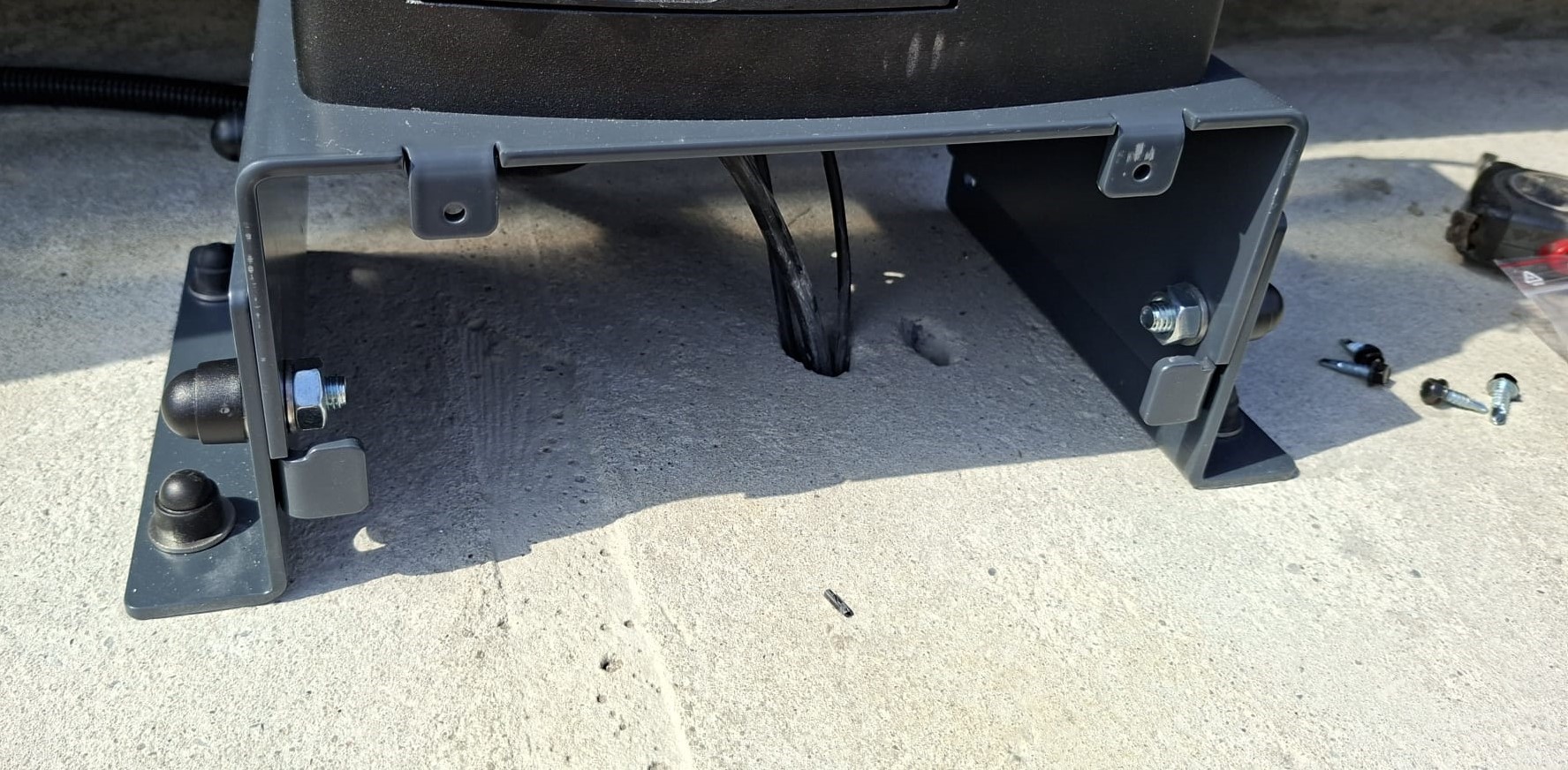

4. Przygotowanie przewodów i montaż maskownicy
Po wypoziomowaniu oraz ostatecznym dokręceniu śrub regulacyjnych przeprowadź wszystkie wymagane przewody elektryczne do napędu.
Następnie zamontuj i przykręć maskownicę podstawy.
Uwaga dotycząca konstrukcji podstawy:
Dolna część podstawy nie posiada fabrycznie wykonanych otworów montażowych. Rozwiązanie to umożliwia prawidłowy montaż również na nierównym podłożu oraz w przypadku niewielkich odchyłek podczas mocowania podstawy do betonu.
Podczas montażu konstrukcja może nieznacznie zmienić swoje wymiary w dolnej części. Wykonanie fabrycznych otworów w tym miejscu mogłoby powodować nieprawidłowe spasowanie oraz ryzyko uszkodzenia lub złamania elementów mocujących.

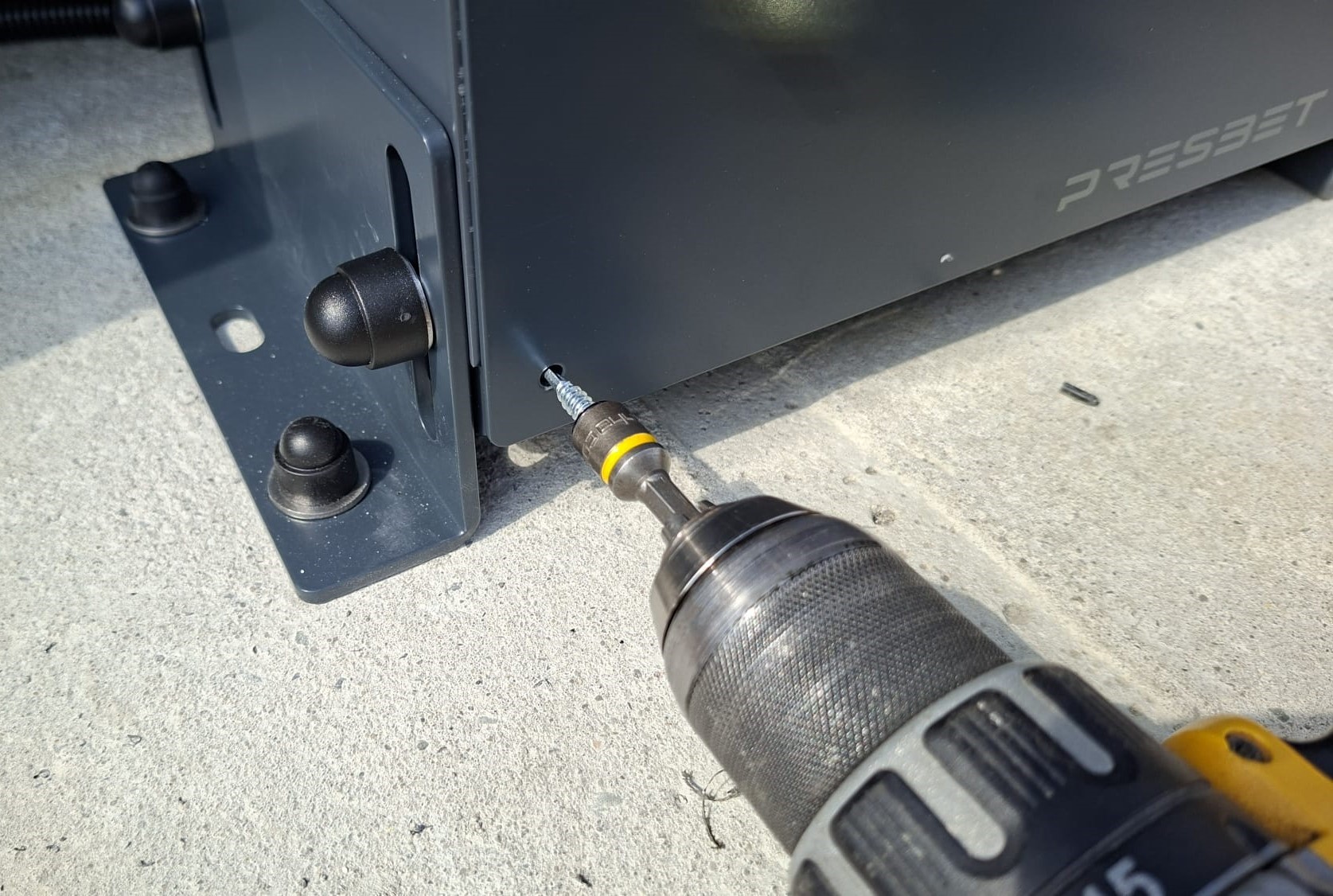

5. Mocowanie maskownicy
Do zestawu dołączone są odpowiednie blachowkręty samowiercące, które podczas wkręcania wykonują otwór oraz formują gwint w grubej blasze.
Podczas wkręcania blachowkrętów należy wywierać stały, mocny docisk i stosować średnią prędkość obrotową wkrętarki. Nie należy stosować nadmiernej siły ani maksymalnych obrotów, aby uniknąć uszkodzenia elementu lub łba blachowkrętu.
6. Zakończenie montażu

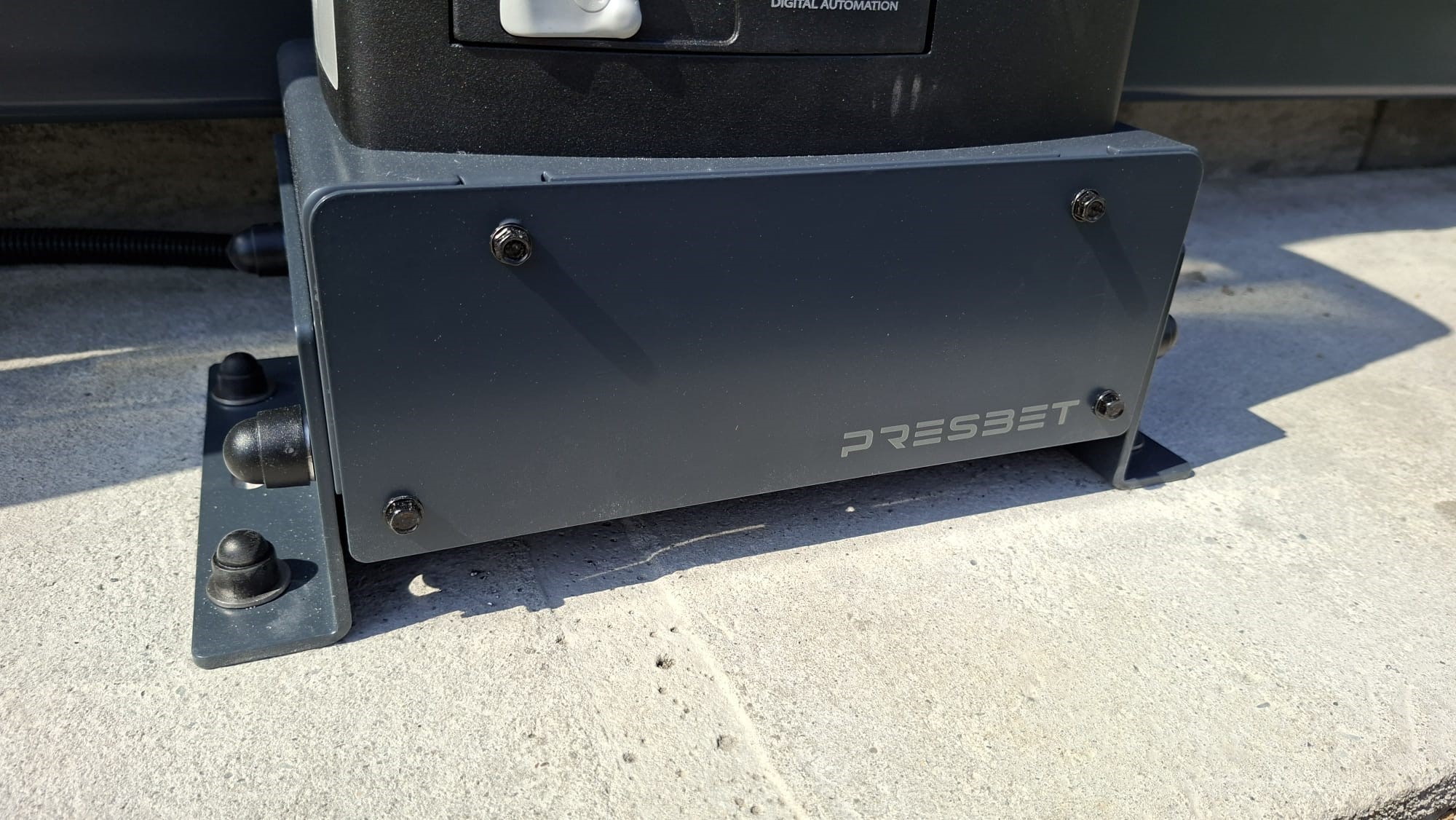

Po prawidłowym wykonaniu wszystkich czynności podstawa powinna wyglądać jak przedstawiono na ilustracji końcowej.
Sprawdź stabilność konstrukcji, poprawność wypoziomowania oraz prawidłowe poprowadzenie przewodów.
Montaż zakończony.
Teraz pozostaje już tylko cieszyć się estetycznym i profesjonalnym wyglądem zamontowanego napędu.
